概述

DW系列离心式空调风机是参照国际同类产品技术生产的低噪声紧凑型风机。额定流量1000mh-20000m%n，全压200Pa~850Pa，采用外转子电机直联传动，具有效率高、噪声低、流量大、体积小、结构紧凑等特点。是变风量空调器、管道式空调机组、VAV系统及其他暖通空调、净化设备理想的配套产品。

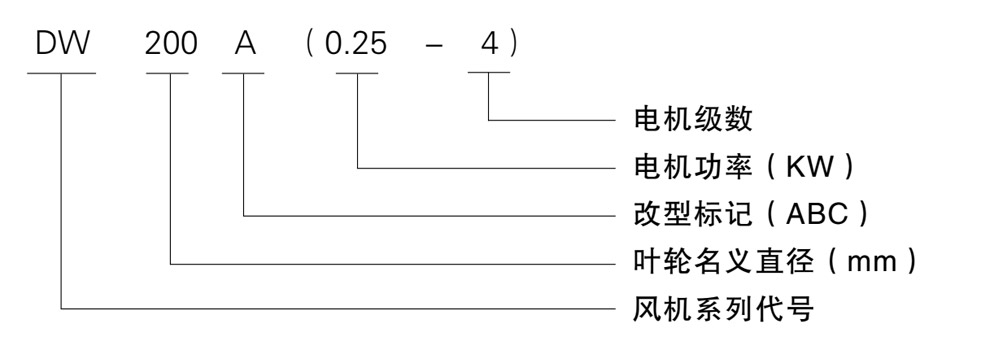

命名方式

产品形式

1.旋向

DW系列风机可分为左旋(LG)和右旋(RG)两种旋转方式，从电机出线端正视，叶轮顺时针旋转的称为右旋风机，逆时针旋转的称为左旋风机。

2.出口方向

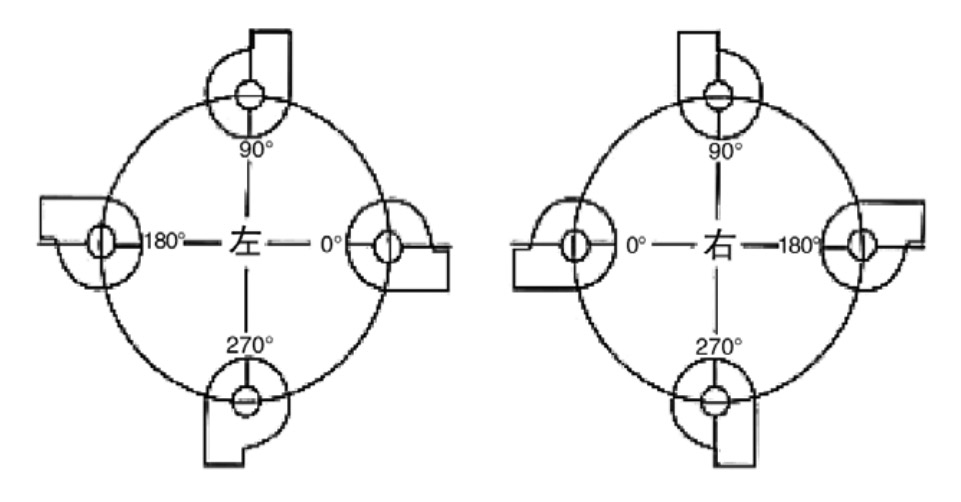

DW系列风机可按图1所示制成0°、90°、180°、270°四种出风方向。

产品结构

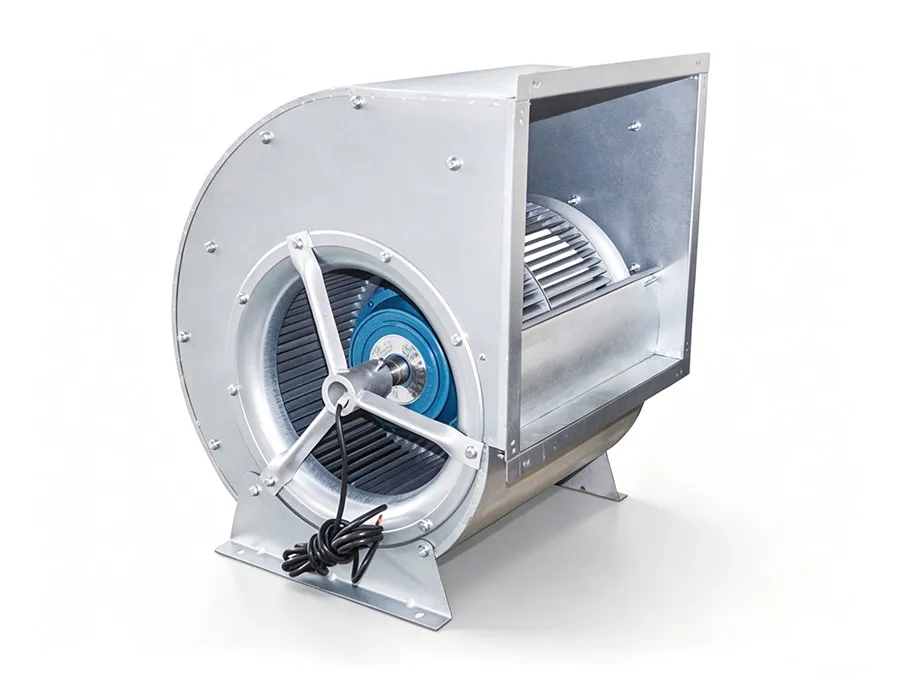

DW系列风机主要由机壳、叶轮、支板(框架)、电机、出口法兰五部分组成。

1.机壳

机壳采用热镀锌钢板制造，侧板具有符合空气动力的外形，进风口整体拉伸成型，蜗板采用点焊方式与侧板连成一体。在侧板上预设一系列的铆螺母孔，以便按照用户要求的出风口方向进行安装。

2.叶轮

前向多翼叶轮采用热镀锌钢板制成，叶片设计成符合空气动力学的特定形状，使得效率高，噪声低。叶片用铆爪固定在中盘及端圈上，在zui大功率连续运转时，叶轮将具备足够的刚度。所有叶轮进行静平衡和动平衡测试，内控**达到G2.5级(ANSI/AMCA-204)。

3.支板(框架)

支板采用镀锌板制成，独特加强工艺保证足够的强度，支板安装角度可以根据用户不同需求进行调整。

DW315以上风机的框架采用角钢和扁铁焊接而成，框架四边都冲有安装孔，以满足用户不同方向的安装需求。

4.电机

DW系列风机配用外转子低噪声三相异步电动机，该电机具有轴固定、外壳旋转的特点。电机安装在叶轮的中盘上，由电机外壳旋转直接驱动。根据用户要求，DW系列风机选用特殊电机，该电机可采用三相调压器、可控硅调压器、变频器等手段进行无级调速，以适应系统多变的要求。

5.法兰

法兰采用热镀锌钢板制造，法兰与壳体的连接采用TOX免焊工艺，外观精美并具有足够的刚度和强度。

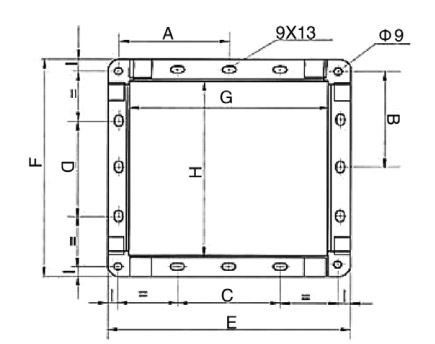

法兰口尺寸型式参照图2所示。
